系 统 概 述
昆仑中大智慧养猪环境监测系统由环境信息监测部份和信息管理平台组成,主要包括养猪厂环境的温度监测、湿度监测、氨气浓度监测、二氧化碳浓度监测等。可将采集到的数据至我公司的云平台,实现电脑、手机多终端查看数据。同时,后台可以设置数据上下限,一旦数据超标,连接主机的声光报警器将会报警,各平台也会收到报警推送,方便管理者及时对厂内环境进行控制。通过一整套的温湿度和有害气体监测方案,来保障圈舍内环境适合动物生长和发育,提高经济效益
环境信息监测部分

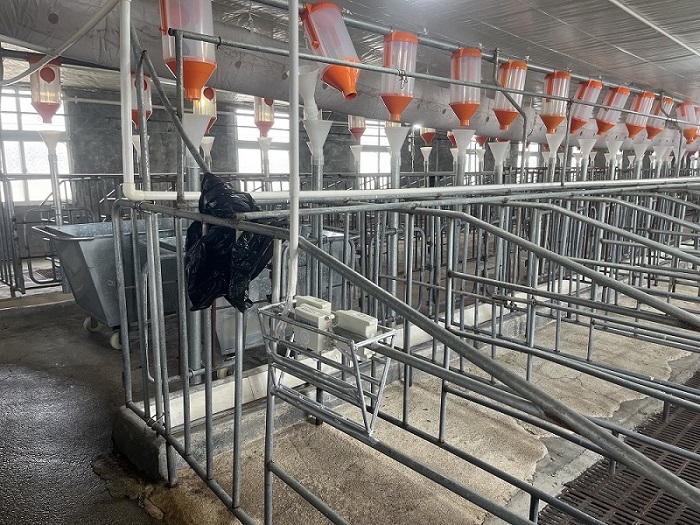

在养殖厂内安装环境温度变送器、温湿度变送器、二氧化碳变送器、氨气变送器、各传感器通过485方式采集数据,经过环境监控主机实时显示在养殖厂内的LED显示屏上或上传至环境监控云平台,实现养殖厂内环境信息的自动检测和传输。

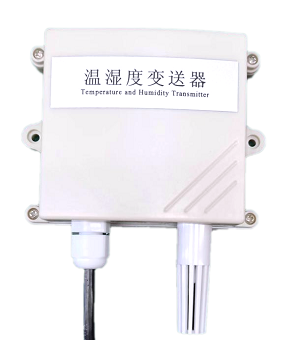

温湿度传感器
直流供电(默认)
10~30V DC
最大功耗
0.4W
温度量程
-20℃~+60℃
湿度量程
0%RH~100%RH
变送器电路工作温湿度
-40℃~+60℃,0%RH~80%RH
信号输出
RS485输出(标准Modbus-RTU协议)

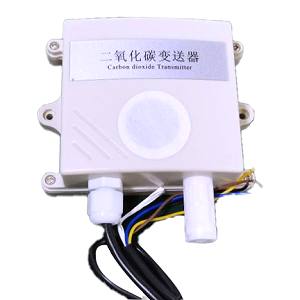

二氧化碳变送器
直流供电(默认)
10~30V DC
测量范围
0~5000ppm(默认)
CO2精度
±(40ppm+ 3%F·S) (25℃)
工作温度
-10℃~+50℃
工作湿度
0%RH~80%RH
响应时间
90%阶跃变化时一般小于90S
信号输出
RS485输出(标准Modbus-RTU协议)

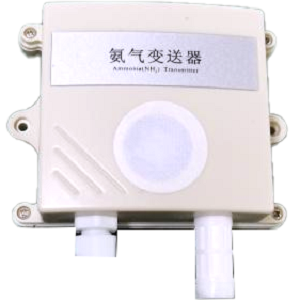

氨气变送器
直流供电(默认)
10~30V DC
功耗
0~100ppm :0.12W 0~500ppm:0.9W
测量范围
0~100ppm/0~500ppm
精度
0~100ppm:±2%FS 0~500ppm:20%FS
工作温度
-20~50℃
工作湿度
15~90%RH 无冷凝
分辨率
0-100、0-500:1ppm
信号输出
RS485输出(标准Modbus-RTU协议)
温度变送器
直流供电(默认)
10~30V DC
功耗
0.8W
测量范围
-20℃~+60℃
精度
±0.5℃
工作温度
-20~50℃
工作湿度
0~90%RH 无冷凝
信号输出
RS485输出(标准Modbus-RTU协议)

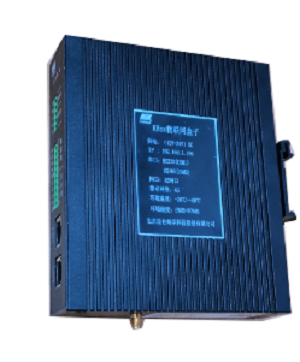

物联网网关
直流供电(默认)
12~20V DC
功 耗
3W
传输方式
一路RS232/RS485 /一路以太网口
协 议
标准 Modbus TCP
联网方式
4G
安装方式
导轨式
工作温度
-30~60℃

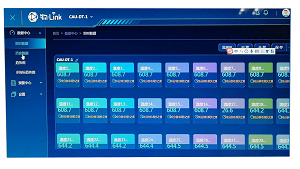

云平台——信息管理平台
云平台可时时显示各种采集上来的数据 ,历史数据及历史曲线,可导出,可设置报警。
