昆仑中大农业大棚物联网数据采集系统方案2

来源:昆仑中大传感器 发布日期:2017-11-07

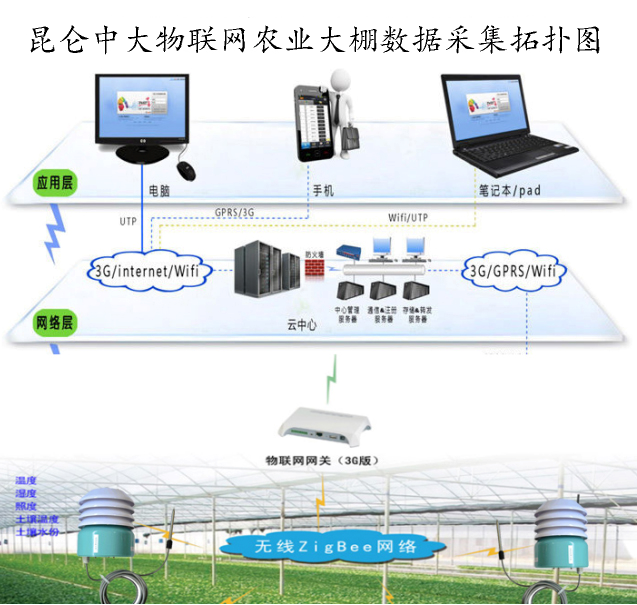

系统简介:

    随着规模农业的快速发展,无线网络农业自动化系统将有非常广阔的推广应用前景。农业大棚远程监测系统运用新微功率无线通信技术、数字化温度和湿度传感技术,可实时自动监测大棚里的关键点,大幅度降低人工巡查的工作量,并对不牢靠状况提前进行预警,并通过后台计算机轻松实现无人值守和远程监测。

农业大棚远程监测装置基于ZigBee无线检测网络研发而成,集模拟量/数字量采集、集3G无线网、以太网通讯于一体的综合性监测装置,测量精确可靠,通过状态指示灯颜色的变换可以轻松获得装置所处的工作状态,操作调试十分简便,适合于农业大棚相关数据的采集。
   ZigBee
是一种新兴的短距离、低功耗、低数据速率、低成本、低复杂度的无线网络技术。采取了I E E E 802.15.4强有力的无线物理层所规定的全部优点:省电、简单、成本又低的规格; ZigBee增加了逻辑网络、网络应用层。



产品用途:

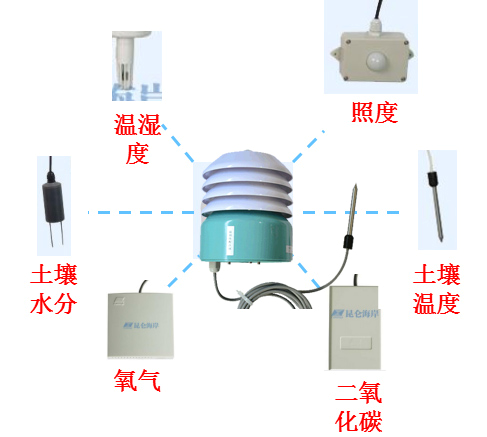

    本系统由各种型号的无线传感器节点、无线传感网络数据采集网关组成。系统可以根据不同测量参数,选择相应传感器以无线和有线相结合的方式组网,从而实现远程监测。



产品特点:

1.现场通过ZigBee无线传感网来实现大面积、多数据量采集和传输,降低传输成本;
2.多种现场测量传感器组合,轻松实现各种环境和土壤数据参数的测量;
3.实用化的传感器设计,低功耗、低成本、高可靠;
4.采用标准的ZigBee网络通讯协议,具有无线网络自组网、多级路由的特点,利用网络配置器实现一键参数设置,组网简便快捷,维护成本低;
5.拥有多项专利的服务器形式网关设计,使传感网和公网之间的数据实现顺畅对接;
6.网关支持多服务器同时在线访问,为应用层数据平台对传感网数据的采集和数据挖掘提供友好接口。

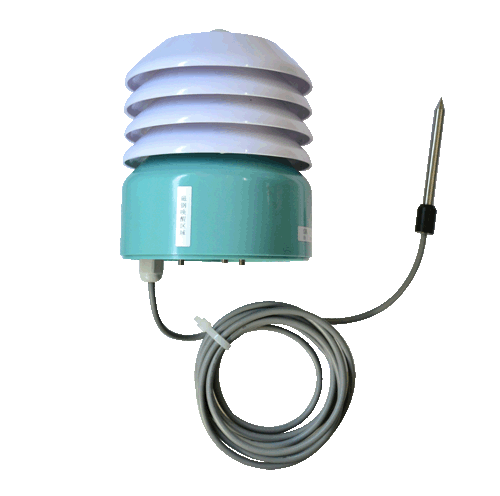

无线传感器

 述:

    采集传送一体式设计,可集成多种传感器及变送器,智能管理、智能传送。传输距离远,采用2.4G DSSS扩频技术,抗干扰能力更强。16物理信道可选,65535个网络ID可设,组网能力更强。适用于农业大棚智能数据采集管理。

产品特点:

    低功耗、低飘移、组网、抗干扰能力强、防潮、防水能力强、 集成多种测量与一体、电池供电、不用现场布线,安装简便,省时省力。

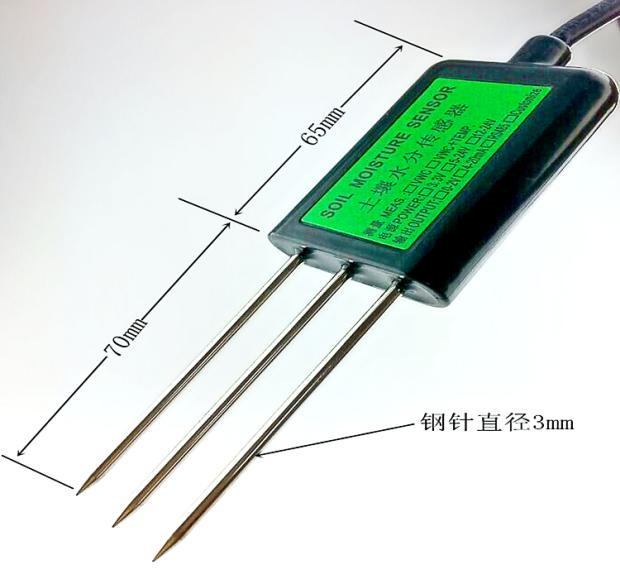

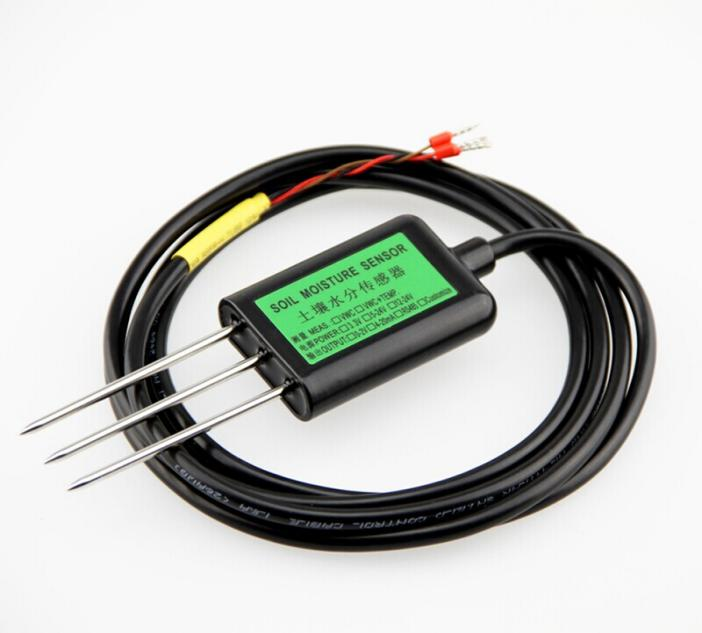

KZWS-10 土壤水分温度传感器



产品特点:

       KZWS-10土壤水分传感器是一款高精度、高灵敏度的测量土壤水分的传感器。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。KZWS-10土壤水分传感器可测量土壤水分的体积百分比,是符合目前标准的土壤水分测量方法。


    适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储、温室控制、精细农业等,同时在水利、气象及各种颗粒物含水量的测量。





















技术指标:

1.测量参数:A.土壤体积含水率(VWC)与温度,B.土壤体积含水率(VWC);

2.土壤体积含水率范围:A.0-100%,B.0-50%,C.0-30%;

3.输出:A.RS485,B.0-2V,C.4-20mA;

4.测量范围:以中间探针为中间,直径为7cm、高为7cm的圆柱体内;

5.响应时间(水分与温度):小于1秒;

6.容积含水率测量精度:0-53%范围内为±3%,53-100%范围内为±5%;

7.温度测量精度:-40~80℃,±0.5℃;

8.防护等级:IP68, 可完全浸没于水中长期使用;

9.探针材料:316L不锈钢;

10.密封材料:黑色阻燃环氧树脂;

11.安装方式:全部埋入或探针全部插入被测介质;

12.默认线缆长度:2米(可定制加长);

13.工作环境温度: -40~85℃;

14.输入输出:RS485,工作电压 5-30V/DC直流, 0-2V,工作电压 5-30V/DC直流,4-20mA,工作电压 12-30V/DC直流。

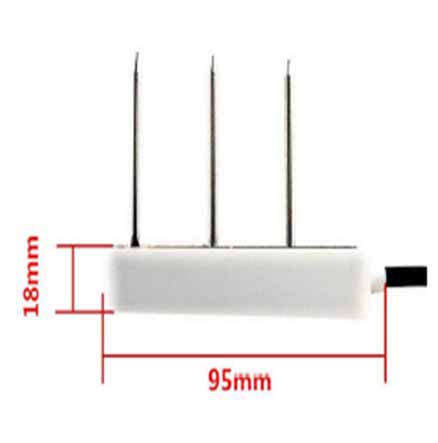

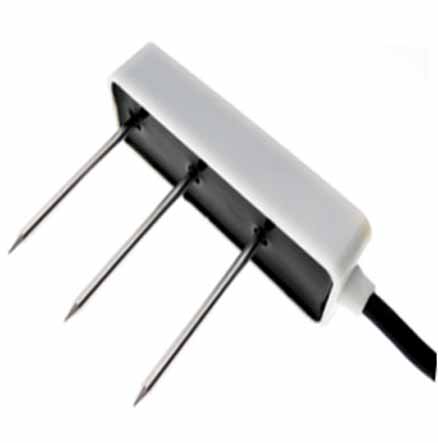

KZWS-20 土壤水分温度传感器



产品特点:

    KZWS-20在KZWS-10的基础上,测量精度有较好提高,同时外形有所变化,更加适用于高科技自动化农业花盆养殖。用户可自行根据土壤类型不同对KZWS-20进行标定,以达到用户要求

功能特点:

1.可自定义土壤类型,用户可自行标定

2.水分温度测量一体,精度高,响应快、互换性好

3.阻燃环氧树脂固化,完全防水,可长期埋入土中使用,防水等级达到IP68

4.探针材料经特殊处理,可长期耐受土壤中的电解及酸碱腐蚀

5.引进国外的检测技术,土壤含盐量对测量结果影响极小,可适用于各种土质

6.具备多重反接保护功能,运行稳定







产品选型:

1.测量参数:A.土壤体积含水率(VWC)与温度,B.土壤体积含水率(VWC);

2.土壤体积含水率范围:A.0-100%,B.0-50%,C.0-30%;

3.输出:A.RS485,B.0-2V,C.4-20mA;

4.测量范围:以中间探针为中间,直径为7cm、高为7cm的圆柱体内;

5.响应时间(水分与温度):小于1秒;

6.容积含水率测量精度:0-53%范围内为±2%, 3-100%范围内为±4%;

7.温度测量精度:-40~80℃,±0.4℃;

8.防护等级:IP68, 可完全浸没于水中长期使用;

9.探针材料:316L不锈钢;

10.密封材料:黑色阻燃环氧树脂;

11.安装方式:全部埋入或探针全部插入被测介质;

12.默认线缆长度:2米(可定制加长);

13.工作环境温度:-40~85℃.

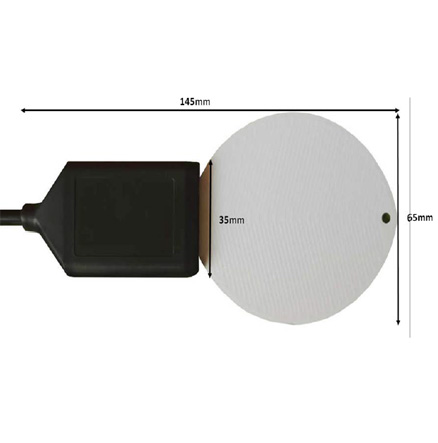

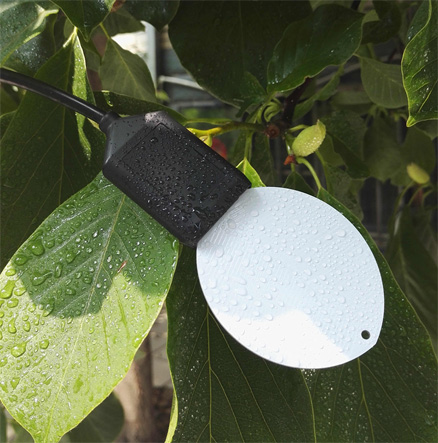

 KZLWS-10 叶面温湿度传感器

产品特点:

      KZLWS-10叶面湿度传感器性能稳定灵敏度高,是观测和研究叶面湿度,预防病虫害,以及喷洒喷灌控制的重要工具。该款叶面温湿度传感器能够对叶面湿度进行准确的测量,能够监测到叶面的微量水分或冰晶残留。传感器外形采用仿叶片设计,真实模拟叶页面特性,因而能够更准确地反映出叶面环境的情况。它通过仿叶片介质的上表面介电常数的变化,来测量雾气,水气或冰的存在量。与基于电阻测量的传感器不同的是,它不要求着色或使用校准,同时还能提供冰的有效监测。耗电量低,可进行长期不间断监测。

1.了解作物的生长发育情况以及作物生长研究;

2. 预防病虫害发生以及预警;

3. 叶面施肥,喷洒,喷雾以及灌溉控制;

4. 模拟叶面结构设计,使传感器真实反映叶面的水分散失过程;

5.可检测雾,结冰,结露以及降雨。













产品参数:

1.测量参数:A.叶面湿度与温度,B.叶面体积含水率(VWC);

2.土壤体积含水率范围:A.0-100%,B.0-50%,C.0-30%;

3.输出:A.RS485(温湿度一体),B.0-2V(只有湿度),C.4-20mA(只有湿度);

4.单位面积内的湿度;

5.响应时间(水分与温度)小于1秒;

6.测量精度:湿度±5%;温度±0.5℃;

7.温度测量范围与精度:-40~80℃,±0.5℃;

8.传感器防护等级:IP68, 可完全浸没于水中长期使用,防雨;

9.传感器测量材料:PCB线路板;

10.传感器密封材料:黑色阻燃环氧树脂;

11.传感器安装方式:扎带捆绑在树枝上;

12.默认线缆长度:2米(可定制加长);

13.工作环境温度: -40~85℃;

14.输入输出:RS485,工作电压 5-30V/DC直流,0-2V,工作电压 5-30V/DC直流,4-

20mA,工作电压 12-30V/DC直流.

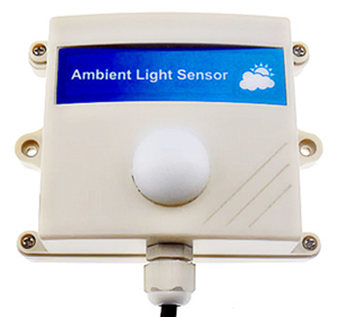

KZALS-10光照度传感器

产品特点:

1.进口高精度光照度传感器,测量精度高,响应速度快、互换性好

2.防水外壳,防护等级达到IP65

3.多种量程可选,保证精度与分辨率

4.电压,电流,RS232,RS485等多种输出接口,便于系统集成

5.完善的输入输出保护机制,保证变送器稳定运行。





技术参数:

响应时间:小于0.3秒;

测量精度:±5%;

防护等级:IP65。可定制室外用防水;

默认线缆长度:1米(可定制加长);

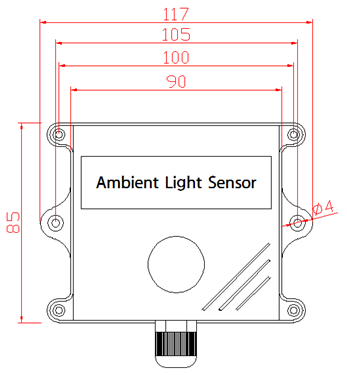

外形尺寸:长*宽*高=117*85*41(mm);

工作环境温度 :-40~85℃;

工作电压:9-30V/DC直流。

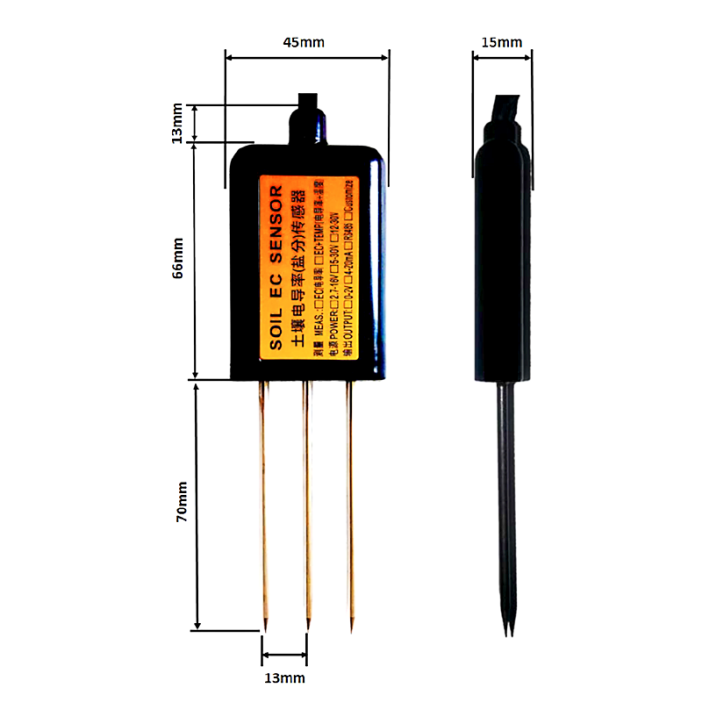

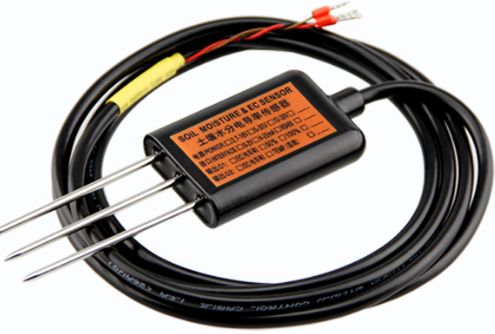

KZEC-10土壤水分温度电导率传感器

产品特点:

       KZEC-10土壤水分/电导率/温度传感器性能稳定灵敏度高,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。KZEC-10土壤水分传感器可测量土壤水分的体积百分比,是符合目前标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。





















技术参数

1.测量参数:A.土壤水分温度电导率三合一,B.土壤水分与电导率,C.土壤温度与电导率;

2.土壤体积含水率范围:A.0-100%,B.0-50%,C.0-30%;

3.输出:A.RS485(三合一),B.0-2V(二合一),C.4-20mA(二合一);

4.测量范围:以中间探针为中间,直径为7cm、高为7cm的圆柱体内;

5.响应时间(水分与温度):小于1秒;

6.湿度测量精度:±5%;

7.温度测量范围与精度:-40~80℃,±0.5℃;

8.传感器防护等级:IP68, 可完全浸没于水中长期使用,防雨;

9.传感器测量材料:316L不锈钢探针;

10.传感器密封材料:黑色阻燃环氧树脂;

11.默认线缆长度:2米(可定制加长);

12.工作环境温度:-40~85℃;

13.输入输出:RS485,工作电压 5-30V/DC直流,0-2V,工作电压 5-30V/DC直流,4-20mA,工作电压 12-30V/DC直流

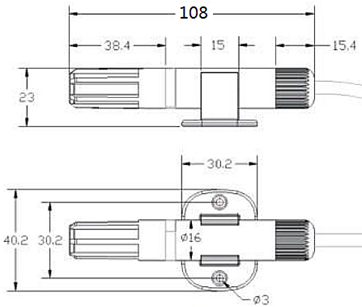

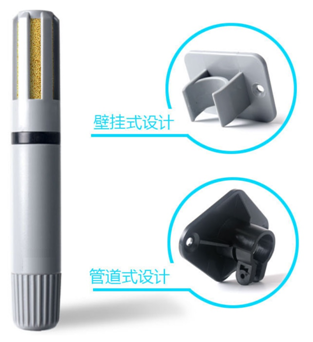

KZDG-10大气温湿度气压传感器

产品特点:

1.集成瑞士SENSIRION®高精度温湿度传感器,提供14Bits温度测量以及12Bits湿度测量。

2.集成温度、湿度、露点测量于一体。

3.良好的长期稳定性、高可靠性以及性价比传感器全标定线性输出,无须标定即可互换使用。

4.墙面壁挂安装或管道插入法兰盘安装。

5.小尺寸,安装简单,可作为系统拓展模块集成于现有系统中。













技术参数

测量参数:温湿度,温湿度气压;

输出:RS485,0-2V;

响应时间(水分与温度):小于1秒;

温度测量范围与精度:0-100%,±1.8% RH;

温度测量范围与精度:-40~80℃,±0.2℃;

传感器防护等级:IP54;

默认线缆长度:2米(可定制加长);

温湿度分辨率:0.01%, 0.01℃;

工作环境温度: -40~85℃;

安装方式:墙壁安装或管道安装;

输入输出 :RS485,工作电压3.6-24V/DC直流,0-2V,工作电压 3.6-24V/DC直流。

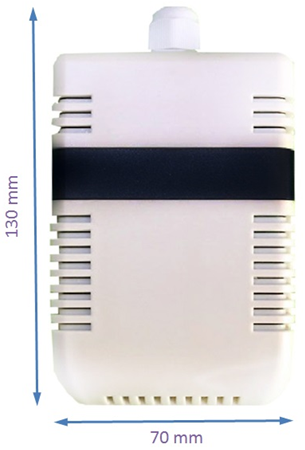

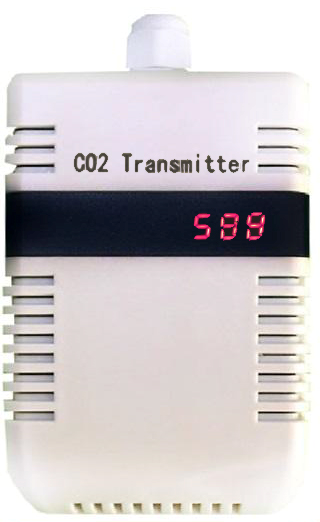

 KZCD-10二氧化碳传感器

产品特点:

          KZCD-10二氧化碳变送器采用双通道非色散红外气体检测技术检测原理,内置温度补偿功能,具有高灵敏度、无氧气依赖性、使用寿命长、测量精度高、稳定性好、重复性好、测量范围宽不受其它背景气体(CH4、H2S、SO2、N2、O2 等)影响等特点。可广泛用于气象、环境、农业、养殖业、温室、实验室、暖通制冷换风控制等各类需二氧化碳浓度测量的场合。

























技术参数:

1.量程可选:A.0-1000ppm,B.0-2000ppm,C.0-5000ppm,D.0-10000ppm,E.0-30000ppm,F.0-50000ppm;

2.显示:A.带显示,B.不带显示;

3.输出:A.RS485,B.0-2V,C.4-20mA;

4.测量原理:红外双通道二氧化碳测量;

5.预热时间:3分钟;

6.响应时间:90秒;

7.防水等级:IP54;

8.安装方式:壁挂安装(带有壁挂安装板);

9.默认线缆长度:1米(可定制加长);

10.外形尺寸:长*宽*高=130*70*42(mm);

11.工作环境温度 :-20~60℃;

12.工作环境湿度:0-95% RH(无凝结);

13.输入输出:RS485,工作电压 12-30V/DC直流,0-2V,工作电压 12-30V/DC直流,4-20mA,工作电压 12-30V/DC直流。

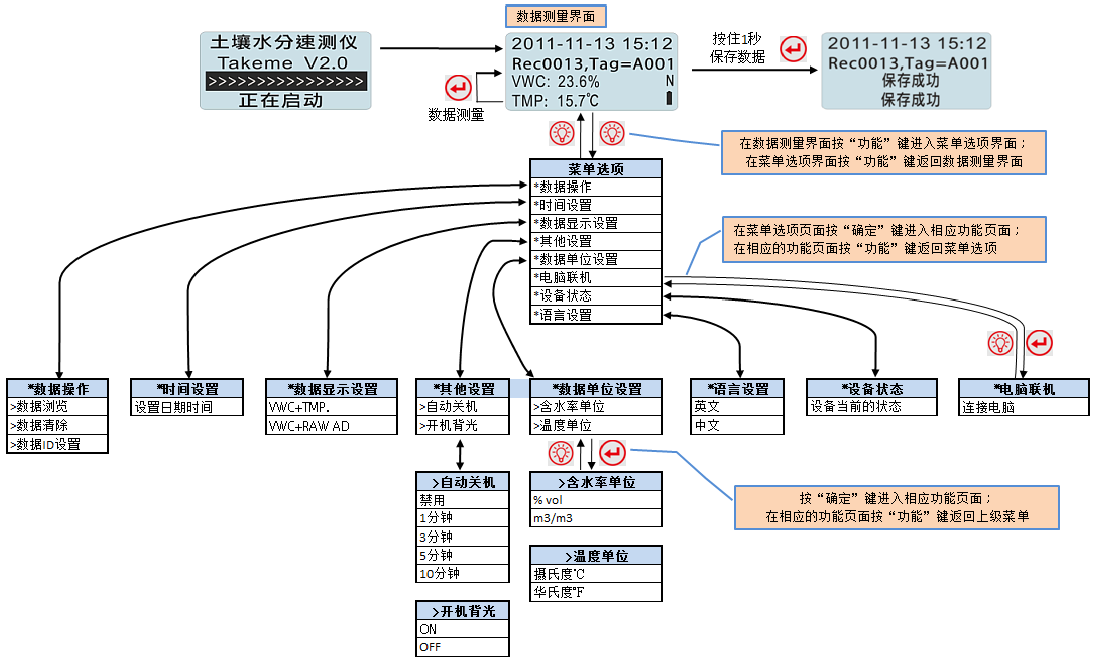

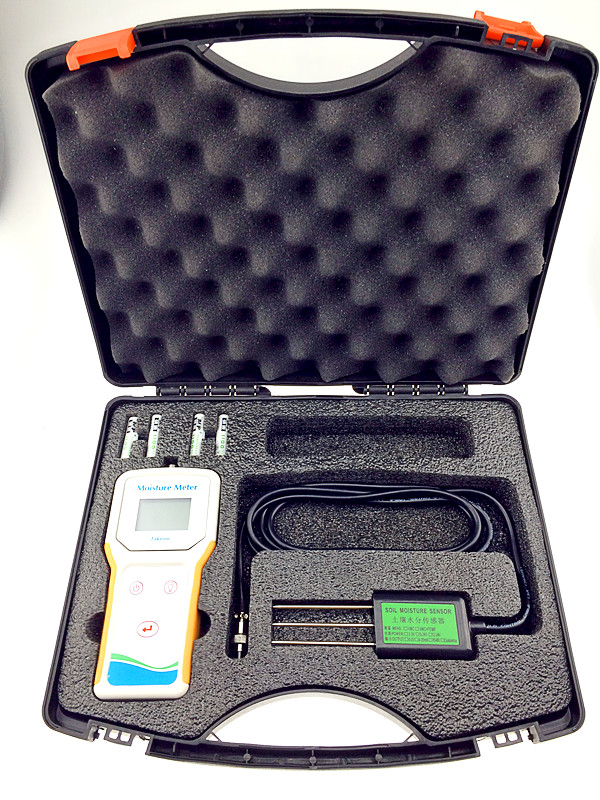

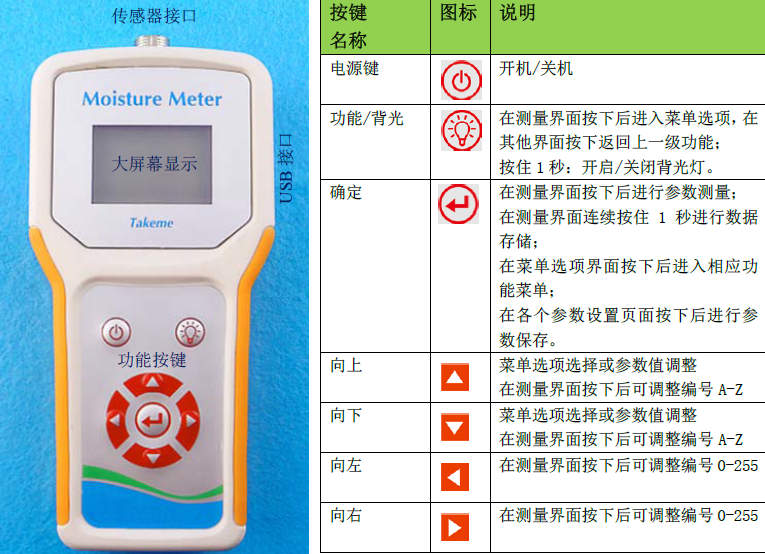

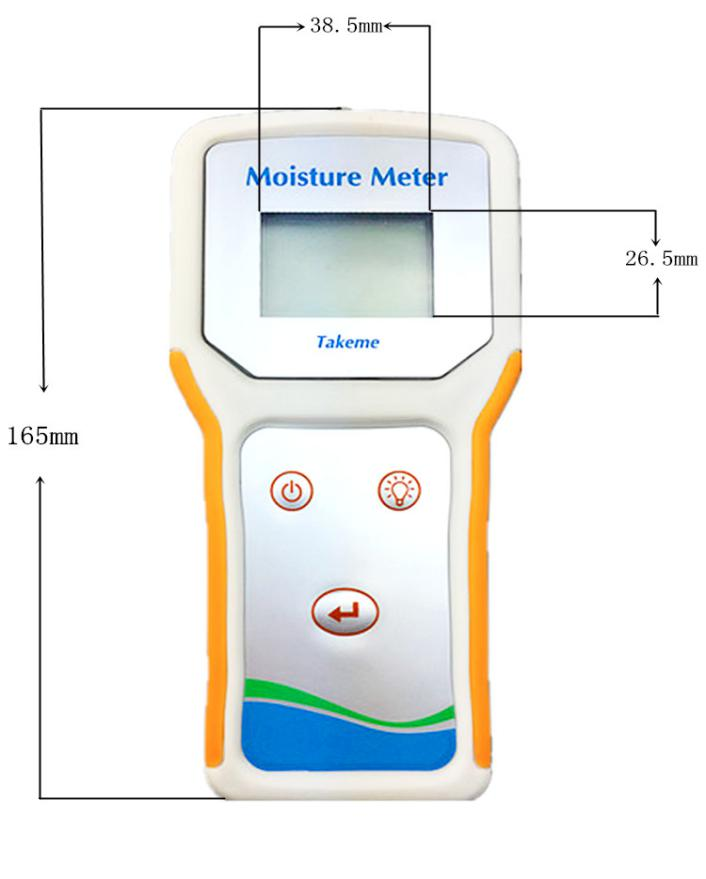

KZTakeme-10 土壤水分温度速测仪

产品特点:

    KZTakeme土壤温度水分速测仪是一款高精度、高灵敏度的测量土壤温度水分的便携式手持仪表。通过测量土壤的介电常数和灵敏的热敏电阻温度传感器,能直接稳定地反映各种土壤的真实水分含量和温度系数。KZTakeme土壤温度水分速测仪测量的土壤水分以百分比形式直接显示在屏幕上,无需换算,是符合目前标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储、温室控制、精细农业等,同时在水利、气象及各种颗粒物含水量的测量。













技术参数:

测量参数:以中间探针为中间,直径为7cm、高为7cm的圆柱体内;

响应时间(水分与温度):小于1秒;

容积含水率测量精度:0-53%范围内为±3%,53-100%范围内为±5%;

温度测量范围与精度:-40~80℃,±0.5℃;

传感器防护等级:IP68, 可完全浸没于水中长期使用;

传感器探针材料:食品级不锈钢;

传感器密封材料:黑色阻燃环氧树脂;

传感器安装方式:全部埋入或探针全部插入被测介质;

工作环境温度:-40~85℃;

电源:4块7号电池。
