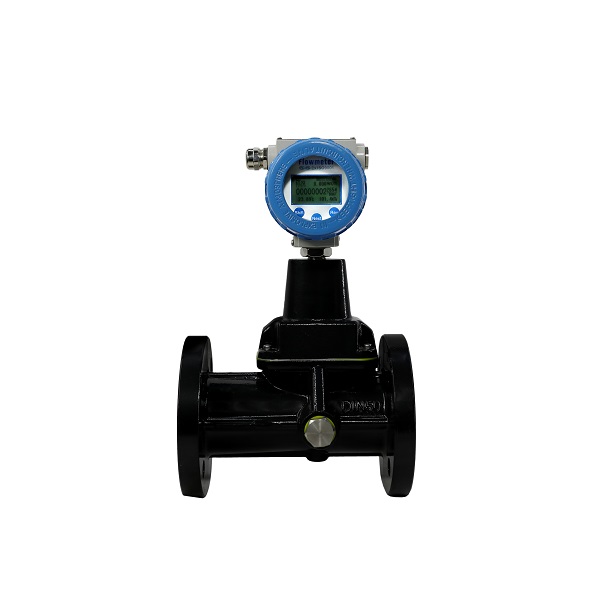

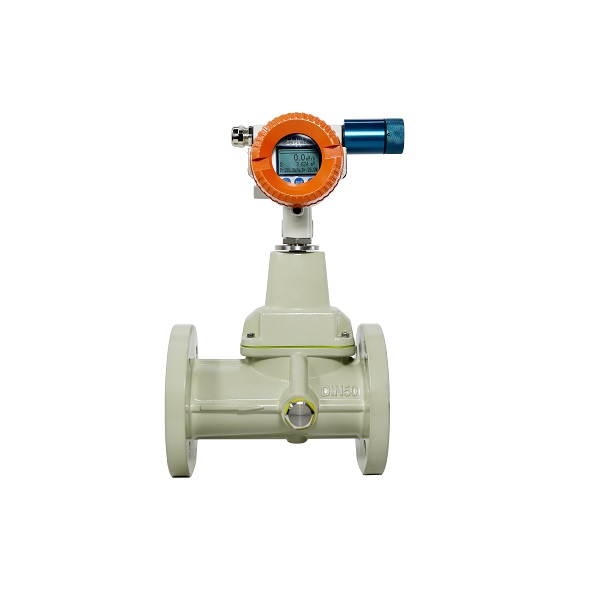

KZXB旋进旋涡流量计

       智能旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量仪表。该流量 计集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿,是石油、 化工、电力、冶金等行业用于气体计量的理想仪表。

•无机械可动部件,不易腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

•采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;

•智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结 构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

•采用双检测技术可有效地提高检测信号强度,并抑制由管线振动引起的干扰;

•采用国内领先的智能抗震技术,有效的抑制了震动和压力波动造成的干扰信号;

•采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流 量、标准状态下的体积流量、总量,以及介质压力、温度等参数;

•采用EEPROM技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据;

•转换器可输出频率脉冲、4〜20mA模拟信号,并具有RS485接口,可直接与微机联网, 传输距离可达1.0km ;

•多物理量参数报警输出,可由用户任选其中之一;

•流量计表头可360度旋转,安装使用简单方便;

•配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输;

•压力、温度信号为传感器输入方式,互换性强;

•整机功耗低,可用内电池供电,也可外接电源。

产品简介

流量计由以下七个基本部件组成:

1 .旋涡发生体

用铝合金制成,具有一定角度的螺旋叶片,它固定在壳体收缩段前部,强迫流体产生强烈 的旋涡流。

2. 壳体

本身带有法兰,并有一定形状的流体通道,根据不同的工作压力,壳体材料可采用铸铝合 金或不锈钢。

3. 智能流量计积算仪

由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它 辅助电路组成,并配有外输信号接口。

4. 温度传感器

以ptiooes电阻为温度敏感元件,在一定温度范围内,其电阻值与温度成对应关系。

5. 压力传感器

以压阻式扩散硅桥路为敏感元件,其桥臂电阻在外界压力作用下会发生预期变化,因此在 —定激励电流作用下,其两个输出端的电位差与外界压力成正比。

6. 压电晶体传感器

安装在靠近壳体扩张段的喉部,可检测出旋涡进动的频率信号。

7. 消旋器

固定在壳体岀口段,其作用是消除旋涡流,以减小对下游仪表性能的影响。

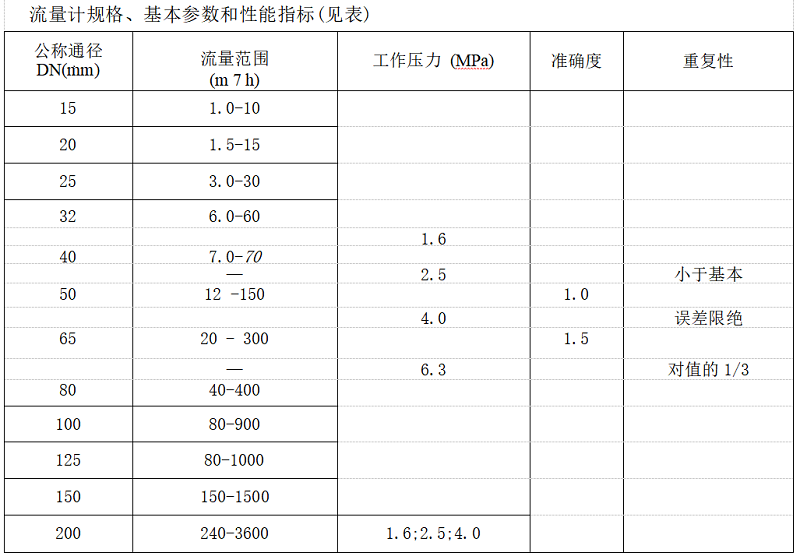

技术指标

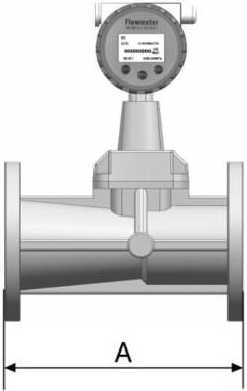

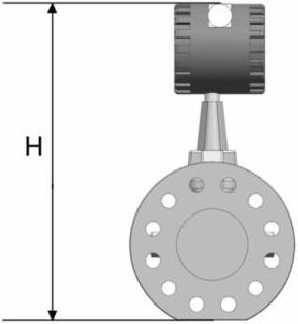

外观尺寸
