系统功能

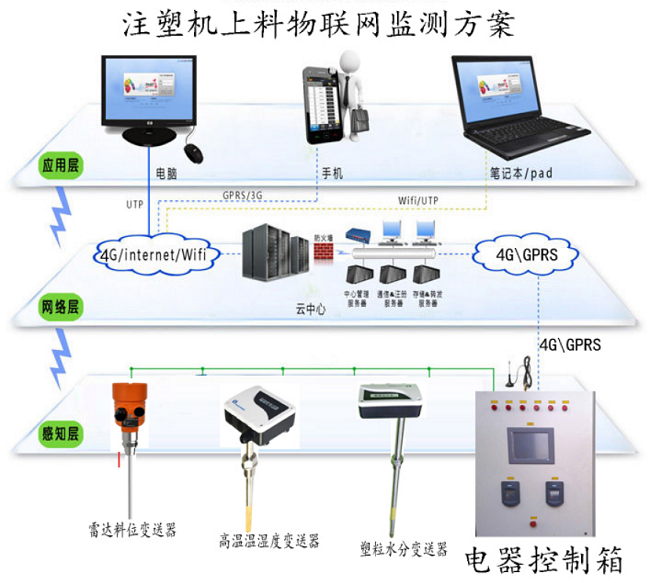

应用新塑粒水分检测技术配合高温温湿度传感器实现高精度测量塑料原料的湿度与水分。结合物料检测报警设备实现远程检测功能,减少员工的工作量,提高工作效率,通过实施数据传输到物联网云平台,平台生成的大数据进行分析、总结。实现用物联网管理生产、优化生产效率实现智能制造。
本系统采用无线组网方式,每十台注塑机组成一个数据采集单元,用无线发射模块把数据发送网络数据接收端。通过网络接收端把数据上传到远程服务器,可通过登录端口登录云平台查看,平台软件记录所以点位的数据变化,可随时查询,实现生产过程的可追溯性。
注塑机上料水分本地测控系统使用说明
一、系统操作:

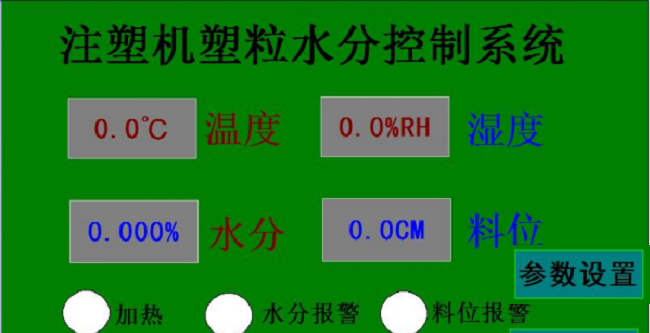

开机后系统自动进运行页面,如下

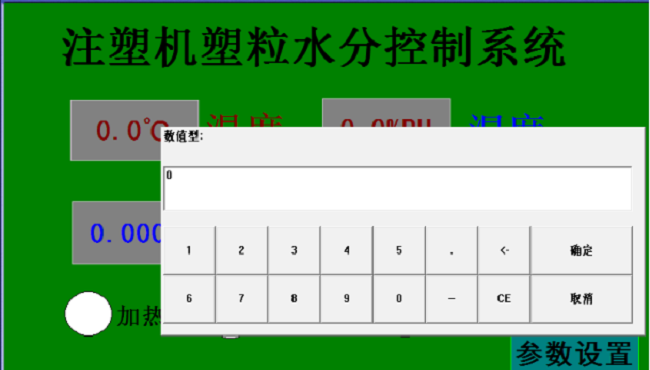

在设备运行页面进行参数设定点击右下方的进入控制窗口按钮弹出输入密码窗口,输入密码点击确定
进行各个参数设定(料位设置说明与水分设置说明),设定好后点击下方返回主控制窗口按钮,返回后点击启动按钮,设备开始工作。

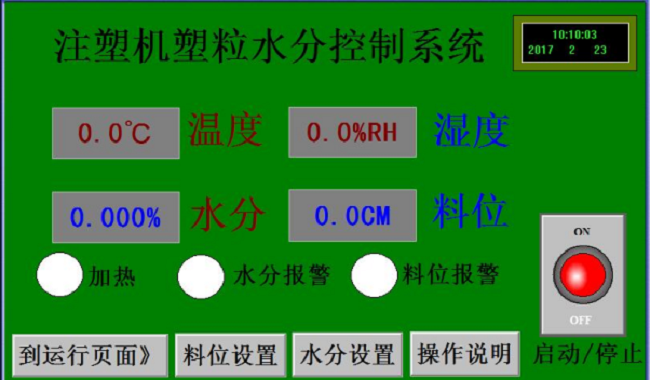

进入主控制窗口。在任意一个窗口不操作屏幕一分钟后系统会动跳转到运行页面。再次进入需要输入密码进行设备参数设定与启停操作。
二、水分设置说明:

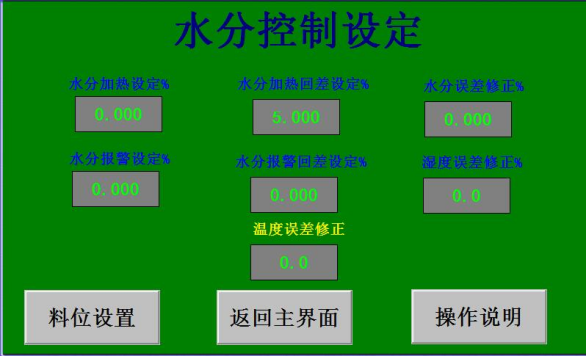

在主控制页面点击下方的(水分设置)按钮,进入水分设置页面,点击对应窗口设定相应控制参数。
水分加热设定是设定原料水分不达标是控制加热器工作的控制点,回差控制是设定加热工作到加热停止的差值。
水分报警设定是设置原料烘干后不达标的报警点,
回差控制设定是设置报警启动点到停止报警点的水分差值。
水分修正设定是水分测量有误差的情况下输入误差值进行的修正功能。温度修正与湿度修正功能等同于水分修正。
三、料位设置说明:

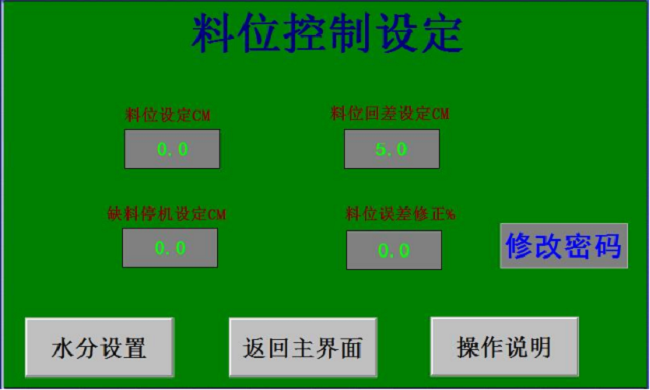

在主控制页面点击下方的(料位设置)按钮,进入料位设置页面,点击对应窗口设定相应控制参数。
料位设定是设定缺料底限的报警点高度,回差控制设定是设置报警启动点到停止报警点的料位高度。
缺料停机设定是设定严重缺料引起需要停机的料位高度设定。
料位修正设定是料位测量有误差的情况下输入误差值进行的修正功能。
修改密码是修改系统密码,输入新密码点击确定,密码修改成功。

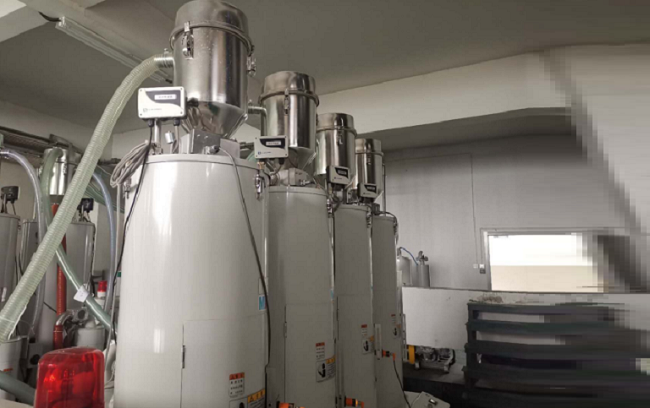

注塑机现场实拍:
